玻璃纖維增強塑料是什么？

玻璃增強纖維塑料是什么？

玻璃纖維增強塑料，是一種品種繁多，性能各別，用途廣泛的復合材料。它是由合成樹脂和玻璃纖維經復合工藝，制作而成的一種功能型的新型材料。

玻璃纖維增強塑料的特點：

（1）耐腐蝕性好：FRP是良好的耐腐蝕材料，對于大氣；水和一般濃度的酸堿；鹽及多種油類和溶劑都有較好的抵抗力，已經被廣泛應用于化工防腐的各個方面。正在取代碳鋼;不銹鋼;木材；有色金屬等材料。

（2）質輕高強：FRP的相對密度在1.5~2.0之間，只有碳鋼的1/4~1/5但是拉伸強度卻接近甚至超過碳素鋼，而強度可以與高級合金鋼相比，被廣泛的應用于航空航天；高壓容器以及其他需要減輕自重的制品中。

（3）電性能好：FRP是優(yōu)良的絕緣材料，用于制造絕緣體，高頻下仍能保持良好的。

（4）熱性能好：FRP導電率低，室溫下為1.25~1.67KJ只有金屬的1/100~1/1000是優(yōu)良的絕熱材料。在瞬間超高熱情況下，是理想的熱保護和耐燒蝕材料。

（5）工藝性能優(yōu)良：可以根據(jù)產品的形狀來選擇成型工藝且工藝簡單可以一次成型。

（6）可設計性好：可根據(jù)需求充分選擇材料來滿足產品的性能和結構等要求。

（7）彈性模量低：FRP的彈性模量比木材的大2倍但比鋼才小10倍，因此在產品結構中常感到剛性不足，容易變形。解決的方法，可以做成薄殼結構；夾層結構也可以通過高模量纖維或加強筋形式來彌補。

（8）長期耐溫性差：一般FRP不能在高溫下長期使用，通用聚酯樹脂的FRP在50度以上強度就會明顯下降。

（9）老化現(xiàn)象：在紫外線；風沙雨雪；化學介質；機械應力等作用下容易導致性能下降。

（10）層間剪切強度低：層間剪切強度是靠樹脂來承擔的，所以較低。可以通過選擇工藝，使用偶聯(lián)劑等 方法來提高層間粘結力，在產品設計時盡量避免使層間受剪。

玻璃纖維增強塑料優(yōu)點：

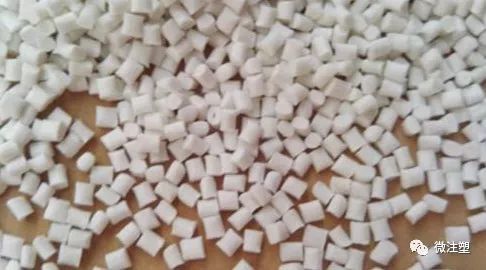

1. 玻璃纖維增強塑料的耐熱溫度比不加玻纖高很多，尤其是尼龍類塑料




2. 玻璃纖維增強塑料的收縮率低，剛性高。




3. 玻璃纖維增強塑料不會應力開裂，同時，玻璃增強纖維塑料的抗沖性能提高很多




4. 玻璃纖維增強塑料的強度高，如：拉伸強度，壓縮強度，彎曲強度，都很高。




5. 玻璃纖維增強塑料由于其它助劑的加入，使得玻璃纖維增強塑料的燃燒性能下降很多，大部分材料不能點燃，是一種阻燃材料。

玻璃纖維增強塑料缺點：

1. 玻璃纖維增強塑料由于玻纖的加入，使得塑料變成不透明的了，不加玻纖前是透明。




2. 塑玻璃纖維增強塑料比不加入的玻纖的塑料韌性降低，脆性增加；




3. 塑玻璃纖維增強塑料由于玻纖的加入，所有材料的熔融粘度增大，流動性變差，注塑壓力比不加玻纖的要增加很多，為了正常注塑，所有增強塑料的注塑溫度要比不加玻纖以前提高10℃-30℃。




4. 由于玻纖和助劑的加入，玻璃纖維增強塑料的吸濕性能大加強，原來純塑料不吸水的也會變得吸水，因此，注塑時都要進烘干。




5. 玻璃纖維增強塑料在注塑過程中，玻纖能進入塑料制品的表面，使得制品表面變得很粗糙，斑斑點點。為了取得較高的表面質量，**注塑時使用模溫機加熱模具，使得塑料高分子進入制品表面，但不能達到純塑料的外觀質量。




6. 玻纖增強以后，玻纖是硬度很高的材料，助劑高溫揮發(fā)后是腐蝕性很大的氣體，對注塑機的螺桿和注塑模具的磨損和腐蝕很大，因此，生產使用這類材料的模具和注塑機時，要注意設備的表面防腐處理和表面硬度處理。
