塑膠模具澆口位置選擇原則及注意事項

一、澆口位置選擇原則

1. 流動平衡與填充效率

• 最短流動路徑：優先選擇靠近產品幾何中心的區域，縮短熔體流動距離，減少壓力損失。

• 從厚壁到薄壁：澆口應設置在壁厚較大處，避免熔體過早冷卻，確保順利填充薄壁區域。

• 避免噴射和湍流：采用扇形澆口或搭接澆口，避免熔體直接噴射導致蛇形紋或表面缺陷。




2. 缺陷最小化

• 熔接痕控制：調整澆口位置使熔接痕出現在非受力或隱蔽區域（如加強筋根部）。

• 減少氣穴與縮痕：確保排氣順暢，澆口位置靠近最后填充區域以利于補縮。




•

3. 外觀與功能性

• 隱藏澆口痕跡：將澆口置于非外觀面（如內側面、裝配結合處），避免影響表面質量。

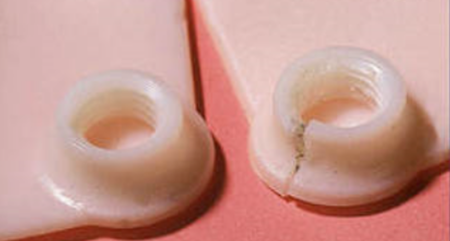

• 避免應力集中：澆口遠離受力區域（如卡扣、鉸鏈），防止因殘余應力導致開裂。




4. 結構與模具設計適配

• 型芯保護：避免澆口正對細小型芯或嵌件，防止沖力導致變形。

• 頂出系統協調：澆口位置需避開頂針或滑塊活動區域，避免干涉。




5. 成型效率與經濟性

• 多型腔平衡：采用平衡流道布局，確保各型腔同步填充。

• 澆口數量優化：大型制品可增加澆口數量以縮短流程，但需權衡熔接痕增加的影響。

二、注意事項

1. 材料特性適配

• 高黏度材料（如PC）：選擇大尺寸澆口（如直接澆口）降低流動阻力。

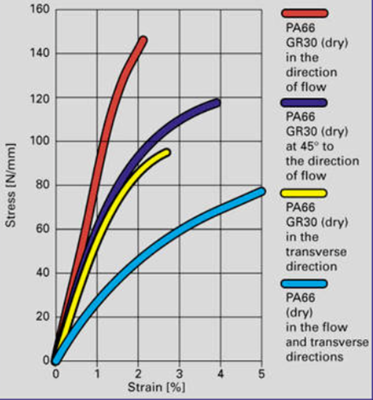

• 增強材料（如玻纖PA）：澆口位置影響纖維取向，需根據受力方向設計。




•

2. 模具結構與工藝限制

• 熱流道系統：精確控制澆口溫度，避免冷料或拉絲。

• 冷料井設置：在澆口末端設計冷料井，防止冷料進入型腔。




3. 后續加工便利性

• 澆口易切除：點澆口或潛伏式澆口適用于自動化生產，減少后處理成本。

• 避免殘留毛刺：澆口尺寸過大會增加修剪難度，需平衡流動需求與外觀要求。




4. 特殊制品設計

• 透明件（如PMMA）：優先采用扇形澆口，減少流紋和光散射。

• 薄壁件：使用針點澆口或微澆口，提高填充速度與壓力。




5. 模擬驗證

• 模流分析（Moldflow）：通過模擬預測熔體流動、熔接痕位置及收縮風險，優化澆口設計。




•

三、典型案例分析

• 失敗案例：某電器外殼因澆口位于側面邊緣，導致熔接痕出現在外觀面，且末端填充不足產生縮痕。改進方案：將澆口移至背面中心，采用三點進膠平衡填充路徑。




•

• 成功案例：汽車內飾件使用潛伏式澆口，澆口隱藏于裝配槽內，外觀無痕且頂出自動切斷，提升生產效率。

總結：澆口位置選擇需綜合流動、結構、外觀及工藝要求，結合材料特性和模擬工具，確保制品質量與成本**。實際設計中應多次迭代驗證，避免單一因素主導決策。
