聚酰亞胺| PI泡沫材料在航天飛船上的應用進展

網址:http://www.p-hpp.com瀏覽數:60
分享到:

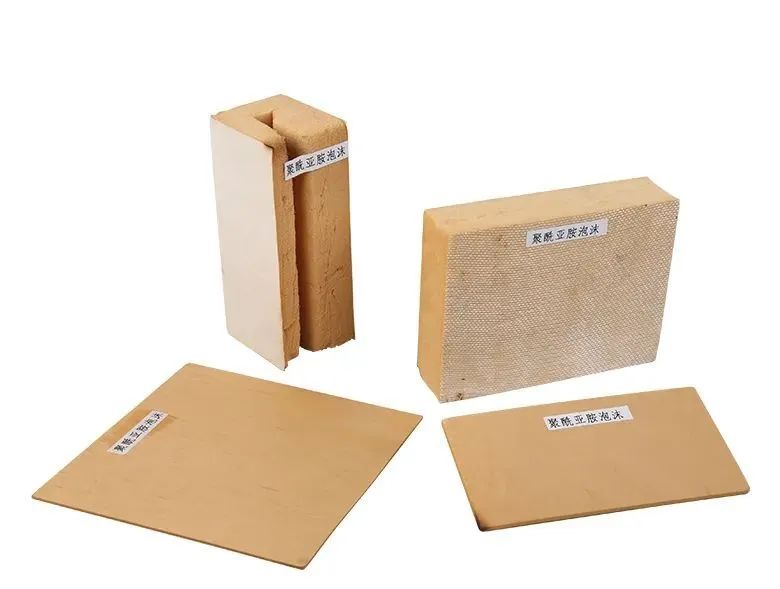

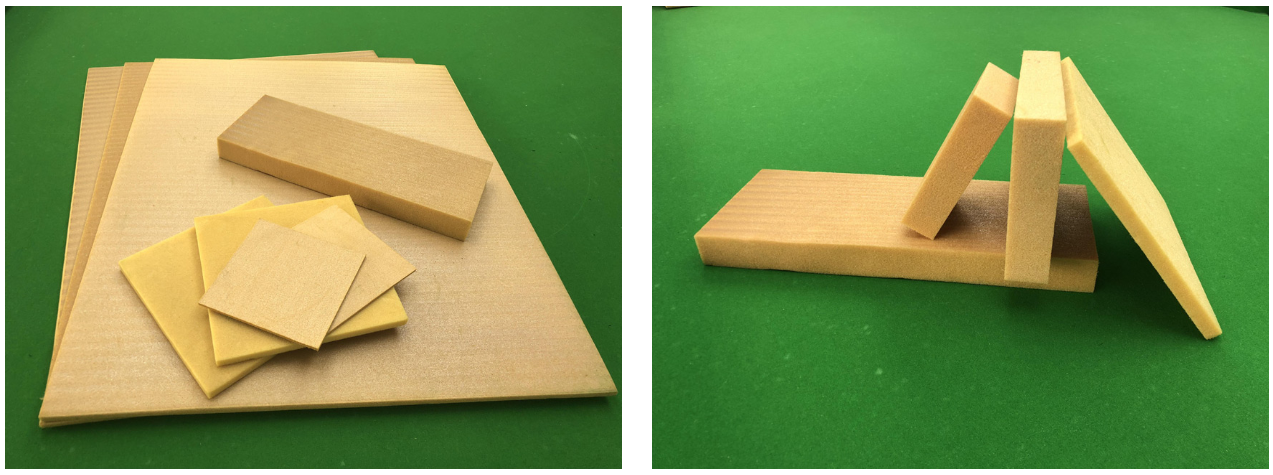

聚酰亞胺泡沫是聚酰亞胺樹脂原材料與發泡劑、泡沫穩定劑等助劑通過聚合發泡反應而成的泡沫材料。分子結構賦予了材料諸多優異的性能,特別是很高的剛性和耐熱性,除耐200~300℃的高溫外,還具有良好的耐熱氧化性、絕緣性、阻燃性、化學穩定性、耐輻照性和耐低溫性等。




上世紀70年代,美國NASALangley研究中心與UnitikaAmerica公司合作開發、研究出用于航天飛船絕熱保溫的聚酰亞胺泡沫材料,美國、日本、中國等國家的科研院所、企業經過半個世紀的研究發展,已經有一定的性能穩定的商品化產品和實際應用,如BoydCorporation的Solimide以及常州福隆科技新材料有限公司的FL泡沫系列。




泡沫材料的基本用途是隔熱、隔聲和吸能,聚酰亞胺泡沫材料與其它泡沫材料相比,具有以下綜合性能優勢:

(1)良好的隔熱、隔聲效果,獨特的泡孔結構為此提供了足夠的保障;

(2)良好的阻燃性,抗明火、不發煙、不產生有害氣體;

(3)質量輕,現有商品化低密度能夠達到5kg/m3;

(4)具有柔性和回彈性;

(5)易于安裝、維護,不容易損壞,壽命長;

(6)耐高、低溫,長期可耐250~300℃的高溫,-269℃液氮中仍不會脆斷;

(7)環境友好,不含鹵素或消耗臭氧物質。

鑒于聚酰亞胺泡沫具有以上諸多優良的性能,因而近年來在航空、航天、船舶艦艇等領域有著廣泛的應用。




1、航空領域中的應用

航空飛行器要求所采用的材料在滿足其他性能的基礎上盡可能的輕質,以節省燃油,提高載重量和效率。一種海綿狀的、輕的聚酰亞胺泡沫材料耐燃溫度達800F,而且即使在該溫度下,該泡沫材料也僅僅是炭化、分解。這種新的有彈性、隔熱、降噪、耐高低溫、耐燃特性的材料可使飛行中的事故減少。如果由于外部燃油起火造成事故,該材料還能延長飛機乘客的救生時間2~5min。


目前波音、洛克希德馬丁、通用、空客和道尼爾等航空巨頭在其所制造的飛行器上廣泛使用聚酰亞胺泡沫,不僅僅是大型航空飛行器,民用小型飛機也廣泛采用聚酰亞胺泡沫作為夾層材料使用。由于聚酰亞胺泡沫優良的性能,因而其是飛機等航空飛行器的理想泡沫材料。

目前航空飛行器座椅使用的都是聚氨酯彈性泡沫,其缺點是易燃。聚酰亞胺泡沫具有阻燃性、自熄性、耐火焰穿透,可以有效彌補聚氨酯泡沫的缺陷。但是其缺乏足夠的柔軟度和舒適感,因此限制了其在座椅的應用,各國也是處于研發階段,美國在早期就開始布局研發座椅上的應用,INDYKE等用丁二酸或其酸酐與芳香酸酐組合混合酸酐再與芳香二胺及雜環二胺反應得到彈性聚酰亞胺泡沫,經過疲勞測試,樣品可重復使用100000次以上,適合作為航空座椅的材料。


航空航天領域

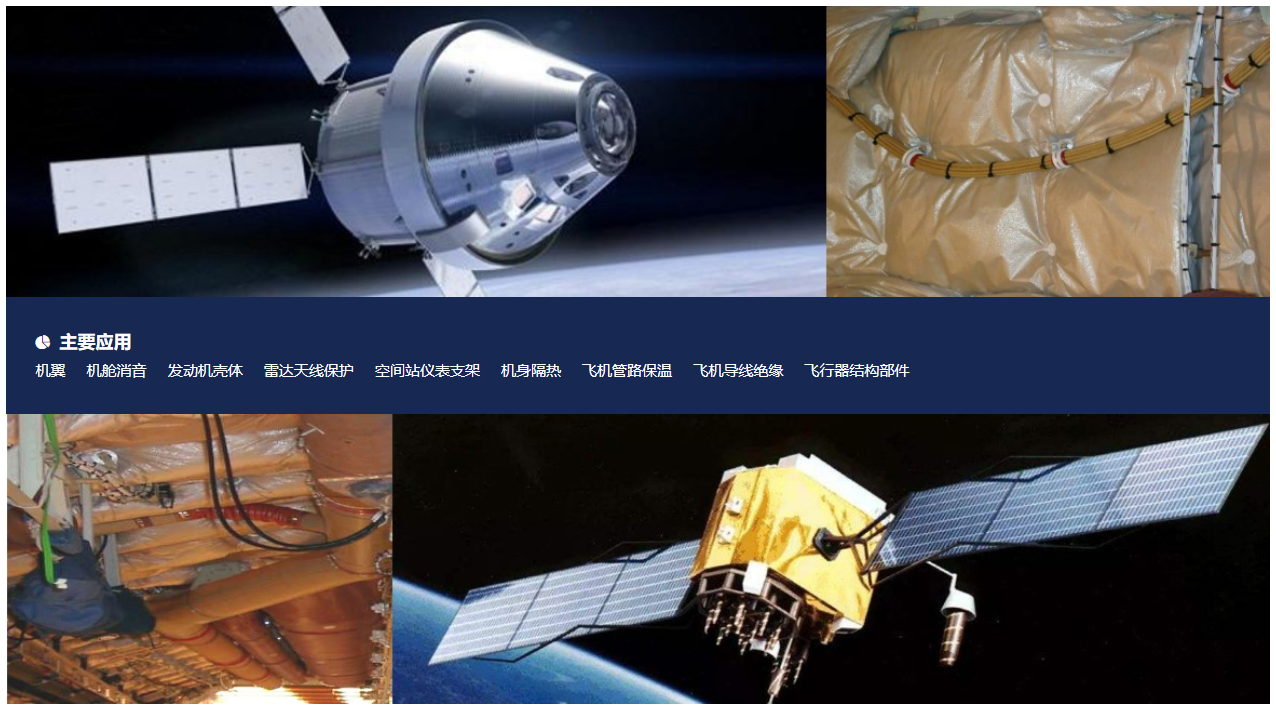

2、航天領域中的應用

在航天飛行器上,如航天飛機、空間站、火星探測器、登月艙,由于其特殊的作業環境,使得部件上的材料不僅要承受飛行帶來的高溫,同時還要具備輕質、阻燃、吸聲和減震等性能。為此,NASA啟動了“高速飛行器計劃”來研制能滿足在極端環境下使用的材料,TEEK系列聚酰亞胺泡沫在此過程中應運而生。


聚酰亞胺泡沫被用做低溫貯箱、透波材料、機身隔熱體系和飛行器的座椅,還可將聚酰亞胺制作成蜂窩結構材料等。用聚酰亞胺泡沫-鋁-聚酰亞胺泡沫制備的隔熱體系能在-217℃和超聲速飛行環境204℃中保持良好的隔熱性能。

在隔熱保溫方面,特別是低溫貯箱隔熱體系中,先進的液氫燃料飛行器要求使用更加有效、有強韌性能的低溫隔熱材料,能在超聲速飛行中保持良好的隔熱性能,防止液料沸騰,阻止空氣在箱體外壁液化作用。一般的通用類材料很難達到這種高低溫要求如此苛刻的情況。

聚酰亞胺泡沫不僅是在隔熱保溫系統方面發揮重要的作用,在緩沖系統中也起到非常重要的作用,美國火星探測車使用聚酰亞胺泡沫填充物,用于減緩車輪在運行中的振動,使它在嚴酷的火星環境中經受考驗。哈勃太空望遠鏡太陽能電池帆板中所用的夾層中間填充的聚酰亞胺泡沫塑料,可減少發射過程中太陽能電池板的振動,起到緩沖保護的作用。

3、船舶艦艇領域中的應用

目前,美國海軍已將聚酰亞胺泡沫用作所有水面戰艦和潛艇的隔熱隔聲材料,Solimide系列聚酰亞胺泡沫已被15個國家指定用于海軍船舶的隔熱隔聲體系。并在民用船舶,如豪華游輪、快艇、液化天然氣船上也得到廣泛的應用。采用該材料可以有效減輕船體的重量,起到降低油耗和增加載運量的作用。


聚酰亞胺泡沫在艦船上的應用場合包括以下幾個方面:

(1)有隔熱、隔聲要求的船側殼體、艙壁、艙頂;

(2)船上高于37℃的冷卻水管線,高溫蒸汽管線;

(3)要求做聲音透射損失處理的潛艇殼體和框架部件;

(4)為了防止結霧需要進行熱和蒸汽隔離處理的潛艇殼體和框架部件;

(5)低溫容器的保溫。

美國及其它西方發達國家無論是水面艦艇上還是在潛艇上,都已廣泛應用聚酰亞胺泡沫作為隔熱隔聲材料,其優點顯而易見,其成本也是經濟的。隨著技術的發展,聚酰亞胺泡沫的制造成本會進一步降低,而新的制造工藝如現場發泡等等不僅可降低成本,而且可使聚酰亞胺的使用和維護更加方便。特別是國際社會對環保要求越來越嚴厲,開發和應用無須氟利昂類發泡劑發泡的聚酰亞胺泡沫材料,是非常必要的。

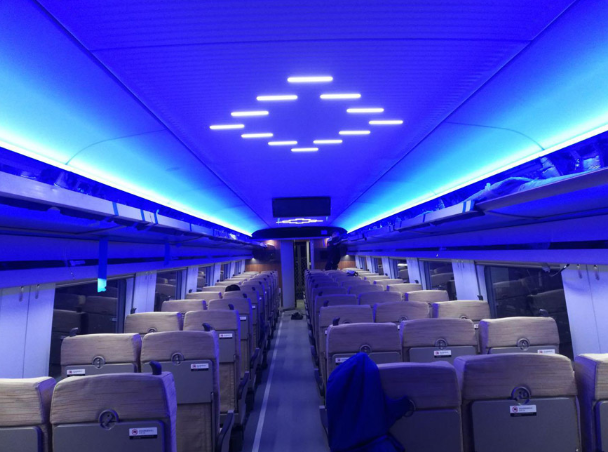

4、軌道列車上的應用

趙明等針對高速列車隔聲降噪的需求,探討了玻璃鋼復合材料中纖維層數和面密度對材料隔聲量的影響規律,以玻璃鋼和聚酰亞胺泡沫材料為基礎設計了復合材料隔聲結構。實驗結果表明,玻璃鋼中纖維層數越多,隔聲量越大,纖維面密度越大;復合材料隔聲量越大;玻璃鋼與聚酰亞胺泡沫材料復合能夠明顯提高隔聲量,并且隔聲量隨著聚酰亞胺泡沫厚度的增加逐漸增大。


解建坤等發明一種地鐵車輛用輕量化高隔聲復合地板,分別設置與鋁型材上下表面的上層約束阻尼結構和下層阻尼結構,上層約束阻尼結構上方依次疊置有聚酰亞胺泡沫和輕質隔音墊,下層設置輕質微穿孔板。鋁箔和阻尼貼片形成的約束阻尼結構可以有效降低地板鋁型材的振動,起到中低頻降噪作用。



上表面輕質隔音墊+聚酰亞胺泡沫的組合可以有效提高地板鋁型材的中高頻隔聲性能,具有在100~3150HZ頻帶的范圍內實現有效的寬頻隔聲。并且基于整體封裝結構可直接應用于實際工程,不受安裝條件影響,降噪效果穩定,可廣泛應用于地鐵車輛的降噪結構設計。

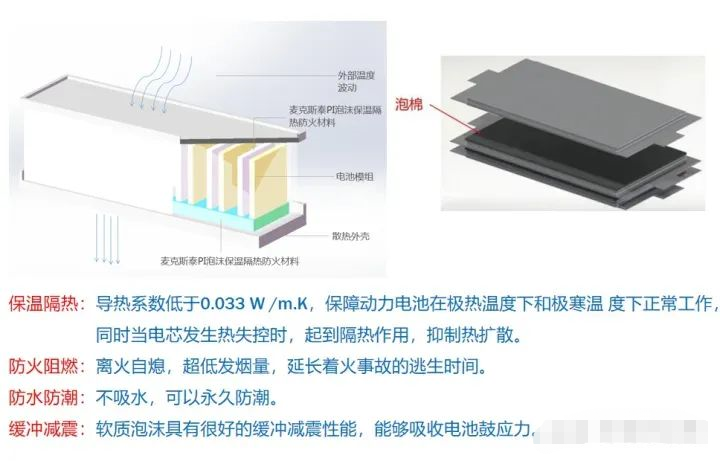

5、在鋰電池行業的應用

聚酰亞胺泡沫兼具聚酰亞胺樹脂和多孔材料的性能優點,具有隔熱及高效保溫效果,又有緩沖減震效果。能夠填充電芯之間的間隙、容納電芯公差、吸收電芯膨脹產生的應力。在電芯熱失控時,可以抑制熱擴散,延緩事故發生,極大程度上減低因單個電芯的高熱傳導而引發的連鎖失控。同時高密度的聚酰亞胺泡沫能夠在PACK箱體中的箱底、箱體四周和箱蓋起到緩沖、隔熱、防火等作用。




有下列高質的性能優勢,為新能源行業的高速發展起到關鍵的作用:

(1)更低的產品重量:具備泡沫材料的特性,降低整個PACK的重量。

(2)更薄的保溫厚度:PI泡沫墊的使用厚度是普通材料的一半以上,可節省空間。

(3)更高的絕緣性能:PI材料具備超強的耐高壓性能。

(4)更穩的耐疲勞性:均質材料的共性,耐高低溫和疲勞壓縮的性能。

(5)防火阻燃:符合UL94V0。

(6)完全疏水:防水、抗?jié)B、抗震。

(7)綠色安全:完全不含致癌類的纖維類物質。

6、建筑工業領域中的應用

相比較其它傳統的泡沫材料,聚酰亞胺泡沫具有更佳的阻燃性能、耐熱性能、隔熱性能和吸聲性能,使得其在建筑工業領域中環境特殊的場所發揮了重要的作用,如通風管道、管道保溫、吸音降噪、高溫隔熱等。


在建筑工業領域使用聚酰亞胺泡沫材料不僅能夠使得重量減輕,滿足耐熱、隔熱、吸聲的功能需求,同時保持良好的耐火性能,聚酰亞胺泡沫可起到熱阻礙作用,減少環境的熱負荷,并防止其他可燃材料著火,有效地防止火災事故的發生,減少人民生命財產安全的隱患。

7、其它領域的應用

(1)在透波材料上的使用,例如天線罩,一種透波裝置,具有導流、防熱、透波、承載等多種功能;


(2)介電材料,可以加快信號的傳播速度,減少信號干擾和感應偶合,便于器件的小型化和密集化。

(3)耐輻射材料在5×109rad輻射后,強度仍能保持80%左右,而且在極高的真空條件下放氣量很小。

(4)聚酰亞胺泡沫用作保護頭盔沖擊吸收墊,這種頭盔可在太空飛行器生活艙內和高真空環境下使用。

(5)戰術武器,可用在彈艙減速承重板、噴管隔熱套高絕緣連接器、發射支架、彈頭引信絕緣帽、坦克油箱高壓絕緣等。

(6)通訊設備,用于繼電器骨架和殼體,陀螺儀基座,信號發射機絕緣基座,撓性線路板等。




民用的汽車中的車頂、支撐住或者車門填充物,發動機艙隔音墊,變速箱隔音罩,燃?xì)鉄崴鞯奈粽?,壁爐減震緩沖等等。聚酰亞胺泡沫憑借其自身的獨特性能,在各種工業領域體現了它的獨有價值。

8、結語

聚酰亞胺泡沫在航天航空、航海、軍工等領域有著廣泛的前景。隨著制造業的不斷發展,對于材料的性能要求日益提升,聚酰亞胺泡沫具有輕質、耐高低溫、環保、隔音降噪等優點有望在精密電子、大型儀器、醫療等領域得到應用。
