熱塑性復合材料模壓成型工藝:原理、優勢與應用

網址:http://www.p-hpp.com瀏覽數:66
分享到:

關鍵字

Key words

熱塑性復合材料;模壓成型



熱塑性復合材料作為一種先進的工程材料,在眾多領域展現出**的性能優勢。其模壓工藝成型技術更是為高效、精準制造復雜形狀部件提供了可靠途徑。

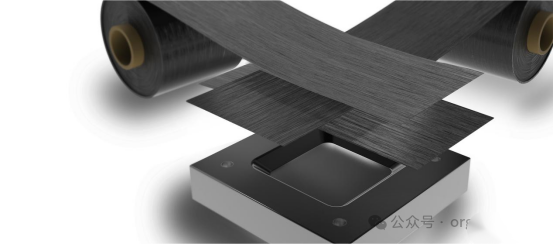

圖1   熱塑性連續纖維板材

原理

熱塑性復合材料模壓工藝,是將預浸有熱塑性樹脂的纖維增強材料層壓板置于模具型腔中,通過加熱、加壓使其軟化并在模具內壓實,最終冷卻固化成型的過程。模具通常由高強度金屬制成,分為陰模和陽模,能夠賦予產品精確的形狀和尺寸精度。

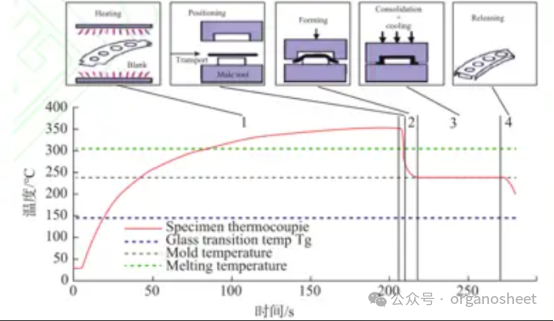

圖2熱塑性復合材料模壓成型工藝流程

圖2展示了熱塑性復合材料模壓工藝的基本流程,包括板材加熱、板材入模、合模、冷卻固化、脫模等步驟。

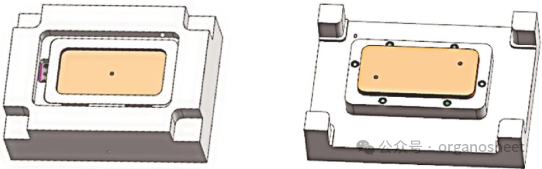

圖3模具

圖3為模具結構示意圖,主要由陽模、陰模、頂桿等部分組成。陽模和陰模相互配合,形成模壓制品的形狀,頂桿則用于在脫模時將制品從模具中推出。

優勢

熱塑性復合材料模壓工藝具有諸多優勢。在成型效率方面,相較于熱固性復合材料的固化過程,熱塑性材料加熱熔融后快速冷卻成型,大大縮短了生產周期,適合大規模批量生產,能有效降低制造成本。

材料性能上,熱塑性復合材料具有更好的韌性和抗沖擊性能,其可回收性也符合現代環保理念,減少了材料浪費和對環境的負擔。而且,該工藝能夠制造出形狀復雜、尺寸精度高的部件,產品表面質量優良,減少了后續加工工序,進一步提高了生產效率和經濟效益。

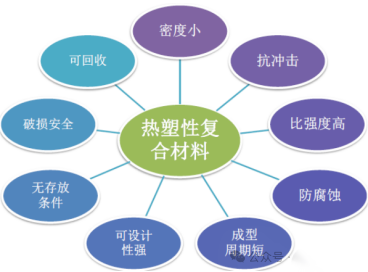

圖4熱塑性復合材料優勢

應用

在汽車工業中,熱塑性復合材料模壓成型的零部件廣泛應用于車身結構件、內飾件等。例如汽車懸掛系統部件,由于其良好的抗疲勞性能,能在負載的路況和頻繁的應力作用下保持穩定的性能,從而提升底盤系統的可靠性和耐久性。

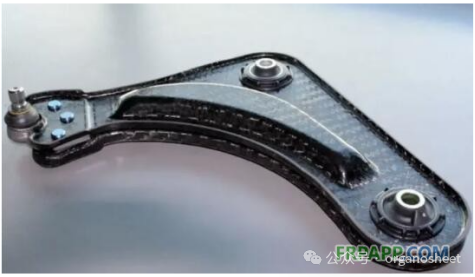

圖5懸架控制臂

航空航天領域,對材料的性能和重量要求極高。熱塑性復合材料模壓成型的機翼前緣、機身艙門等部件,在保證結構強度的同時,顯著降低了飛機的自重,為航空航天事業的發展提供了有力支持。


圖6機翼前緣

電子電器行業,利用該工藝生產的精密外殼和散熱部件,憑借其良好的尺寸穩定性和絕緣性能,滿足了電子產品日益小型化、高性能化的需求,同時提高了產品的耐用性和可靠性。


圖7筆記本外殼

展望

盡管熱塑性復合材料模壓工藝前景廣闊,但也面臨一些挑戰。例如,原材料成本相對較高,需要進一步優化生產工藝和擴大生產規模來降低成本;對模具設計和制造要求較高,需要高精度、高性能的模具來保證產品質量;工藝參數的精確控制也需要先進的設備和技術支持,以確保產品性能的穩定性和一致性。

熱塑性復合材料模壓工藝成型憑借其獨特的優勢,在多個領域發揮著重要作用,隨著技術的不斷創新與突破,有望在未來制造業中占據更加重要的地位,為推動各行業的發展貢獻更大的力量。
