為什么LCP也可以用來做混合動力的PCU電控模塊？

這近寶理塑料的技術來交流。這個案例吸引了我。分享出來給大家學習

當今，汽車產業正迎來一個大的變革時代。在變得越來越重要的地球環境問題大背景下，節能和清潔排放方面的法規變得越來越嚴格。各汽車廠家為了應對這些問題，正在開發以混合動力汽車為代表的，電動汽車、燃料電池車等驅動系統來代替?zhèn)鹘y(tǒng)的內燃機。其中，以汽油機和驅動用電機的作為兩個動力源的混合動力汽車**被商品化，現正在走向普及。

株式會社 Keihin 是本田技研工業株式會社系的**的汽車零部件供應廠家，作為所有能量管理的系統綜合廠家，**涉足了新一代的取代內燃機的驅動系統用零部件的開發。

早在 2015 年 10 月舉辦的東京電機展會上， Keihin 公司發表了具有自主式產權的新型動力控制單元（PCU），即控制混合動力汽車發電和行駛的電機單元。11 月開始了其中的核心部件、即智能動力模塊（IPM）的量產化生產。這個 IPM 已裝配到了本田的「ODYSSEY 混合動力汽車」。

這個 IPM 實現了小型化和高性能化，因而使 PCU 自身的小型化和輕量化也得以實現。支撐這一高性能化的技術之一就是寶理塑料公司的 LAPEROS? LCP S135 樹脂材料

動力控制單元（PCU）、

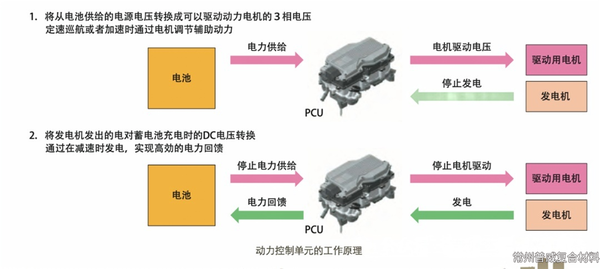

智能動力模塊（IPM）的工作原理

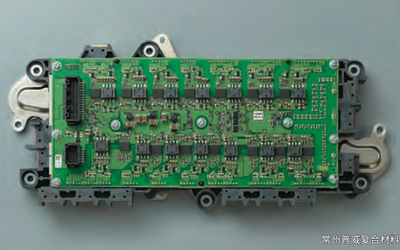

集成在 PCU 上的智能動力模塊（IPM）上部搭載柵極驅動基板

智能動力模塊（IPM）下部配置冷卻用水冷套

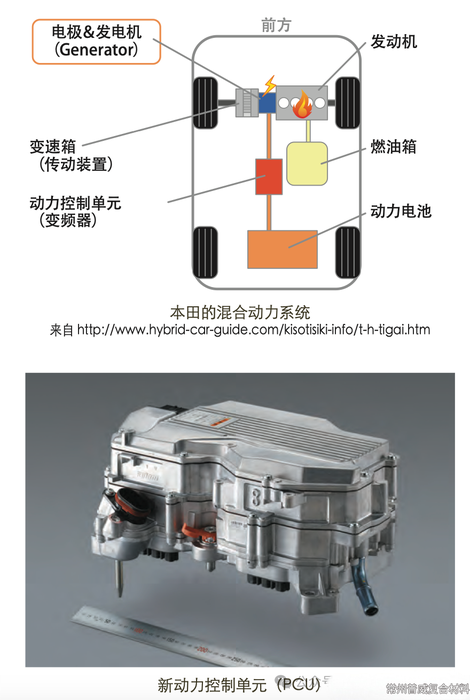

混合動力汽車以汽油機和驅動用電機為動力源。為了將電機作為動力源利用，對其電力進行調控的就是 PCU。

PCU 可將從電池提供過來的電壓變換成驅動電機工作的電壓，在通過定速巡航控制＊１ 實現定速行駛時以及加速時對電機的驅動力進行調控。它還有一個作用就是負責將發電機發的電往蓄電池里充電時的 DC 電流轉換。此外，就是讓汽車在減速時發電，實現電力的高效回饋，這些就是 PCU 的主要作用。它由升壓變壓器、控制電機的驅動和反饋的扁平器以及智能動力模塊等組成。

智能動力模塊（IPM）是在 PCU 中起核心作用的半導體復合部件。Keihin 公司通過降低 IGBT ＊ 2 及反饋二極管＊ 3 等的熱損耗和優化實現高耐熱及小型化的冷卻結構，實現了作為 PCU 的最高動力輸出密度。

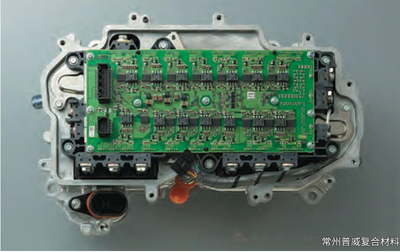

這次開發的 IPM 處在 PCU 的大致中央位置，輔助泵焊在它上面。在模塊的下方設置有水冷套，起冷卻的左右。此外，在模塊的上部設置有柵極驅動基板。這個 IPM 外殼的大小決定 PCU 全體的大小。Keihin 公司通過 IPM 零部件的技術革新實現了 PCU 全體的小型化。

＊1 定速巡航控制 ： 不需踩油門就可按照駕駛員設定的速度定速行駛的功能

＊2 IGBT ： 絕緣柵極型雙極性晶體管的簡稱。是用來控制電能的半導體開關元件之一

＊3 反饋二極管 ： 對在驅動電機時產生的負載電流進行反饋，是用于保護 IGBT 的二極管

作為 LAPEROS（ＬＣＰ）成型品實現**尺寸的 IPM 外殼

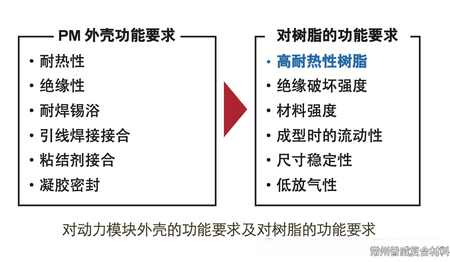

對于智能動力模塊「外殼」，要求兼具耐熱性、絕緣性、焊錫焊的接合性、粘結性、凝膠密封等功能。為滿足這些要求，要求所使用的樹脂材料必須在高耐熱性、絕緣破壞強度、材料的強度、成型時的流動性、低放氣性等多方面都具備高的功能。

●焊錫焊接耐熱性

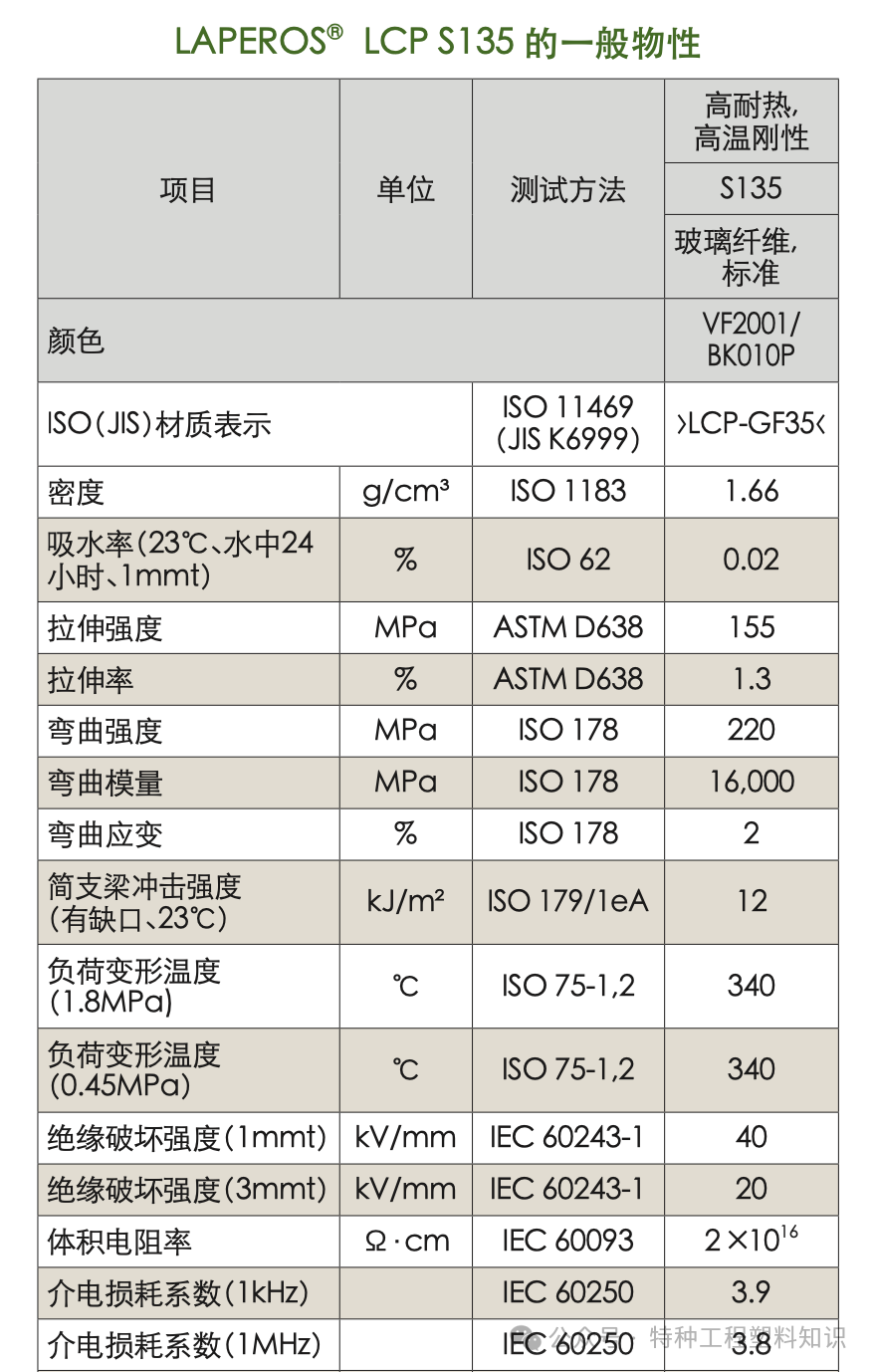

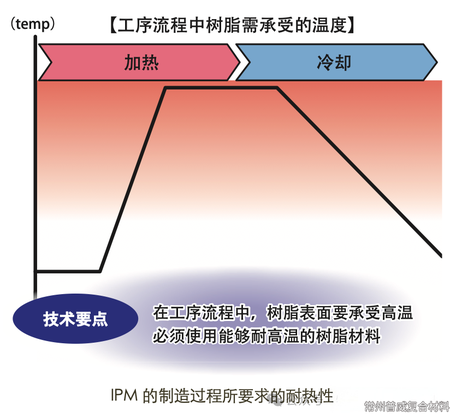

其中尤其關于耐熱性，在 IPM 的制造過程中，包括外殼都要經歷焊錫焊接工序，樹脂的表面溫度非常高，要求所使用的樹脂材料必須能夠承受。因此我們最終選用的是 LCP LAPEROS S135 含玻璃纖維的品級，大家認為正因?yàn)椴捎眠@個品級才實現了業界**的小型化和高動力輸出。

●高流動性品級性和熔合強度

對于 IPM 外殼，一方面是作為 LAPEROS LCP 樹脂的成型品，它是到目前為止從來沒有過的大尺寸，與此同時對它的精度要求又與到目前為止所應用的接插件等小型精密零部件所要求的高精度幾乎一樣。此外，在 IPM 外殼上，有無數的被稱為Busbar 銅片縱橫交錯，樹脂就覆蓋在這些縱橫交錯的銅片網絡上面，與金屬的復合就必須滿足在不使用粘結劑的前提下實現組合成型。因而使得成型條件變得異常復雜，協助成型加工的廠家的大力協作和幫助起到了非常重要的作用。

LCP 成型品面臨熔合強度的問題，在 IPM 的制造過程中，必須保證被加熱時熔合部不會發生開裂。在這個問題的解決上發揮了巨大作用的是寶理塑料公司 TSC（技術解決中心）所提供的流動解析數據。事實上，有關 LCP 的大型零部件，積累的數據很少，很難完全滿足需要，但是，Keihin 公司和成型加工廠家，再加上寶理塑料公司 3 家公司充分發揮數據共享的作用，最終克服熔合強度的難題成功開發出該產品。

●尺寸穩定性―翹曲的問題

另外一個大難題就是尺寸穩定性，特別是翹曲的問題。由于冷卻的需要，IPM 搭載在水冷套的上，冷卻效果如何將對 IPM的性能產生巨大的影響，必須保證其形狀精度滿足將其搭載到水冷套上不會留下任何縫隙。而且，都認為在關于如何在設計上下功夫才能使得不發生翹曲變形問題上，流動解析數據及合作的成型加工廠家的訣竅起到了非常大的作用。

●進一步追求耐熱性及小型和高性能化

LCP 材料不僅價格昂貴，而且如上所述在成型加工時有其特有的難題， 關于在 IPM 的制造過程中具有足夠的耐熱性和信頼性材料，在開發的當初除 LAPEROS S135 之外，就沒有考慮過別的。因?yàn)楫?dāng)使用其它的材料在成型時會發生鼓包等問題，綜合來看采用 LAPEROS S135 就沒有任何問題。

這次采用 LAPEROS LCP 主要是為了解決在制造過程中的流動工序等的耐熱性問題 ；今后隨著 PCU 的小型和高性能化的升級，對 IPM 本身的耐熱性的要求也將進一步提高。

解決在超凈室內的流動過程問題

IPM 屬于大型零部件，但因?yàn)橐矊儆诎雽?dǎo)體的復合零部件，其制造過程必須全部在超凈室內完成。直到最終完成狀態，用硅膠材料密封后，才終于可以拿出超凈室外。到了這個最終階段當然是安心了，可是在前期的超凈室內部的流動過程對于Keihin 公司來講，還是一個新的挑戰。

Keihin 公司在宮城第二制作所建設了 10,000 級的超凈室，新導入了革命性的芯片實裝線以及高端的解析技術的生產線。這次開發的 IPM 不僅可以作為先進環境應對產品用于混合動力汽車，以電動汽車為代表的備受關注的新一代汽車動力源技術的燃料電池汽車方面也可期待發揮重要作用。能為今后的汽車上的電動化的發展發揮重要的作用。作為 Keihin 公司的一項

重大研發成果，期待新型動力控制單元在今后有更大的應用拓展。
