聚醚醚酮（PEEK）因其**的耐高溫性、化學惰性、高機械強度及超低污染特性等優勢，正成為高端CMP保持環的理想選擇。本文將解析CMP保持環的技術要點，并重點探討PEEK在其中的先進應用。

*上述PEEK應用領域所列的應用范圍為PEEK的常規應用范圍，PEEK的應用情況以官方披露信息為準。

一、什么是CMP保持環？

CMP(Chemical Mechanical Polishing)，化學機械研磨，也可被叫做Chemical Mechanical Planarization化學機械平坦化，是一種結合化學腐蝕和機械拋光的關鍵工藝，用來移除晶圓表面多余/不規則的介質層，以達到晶圓表面高精度的平整化。

1

2

*上述PEEK應用領域所列的應用范圍為PEEK的常規應用范圍，PEEK的應用情況以官方披露信息為準。

CMP通常會在半導體制造中被頻繁應用，通過CMP可進行多種表面介質的移除（氧化硅/鎢/銅等）。

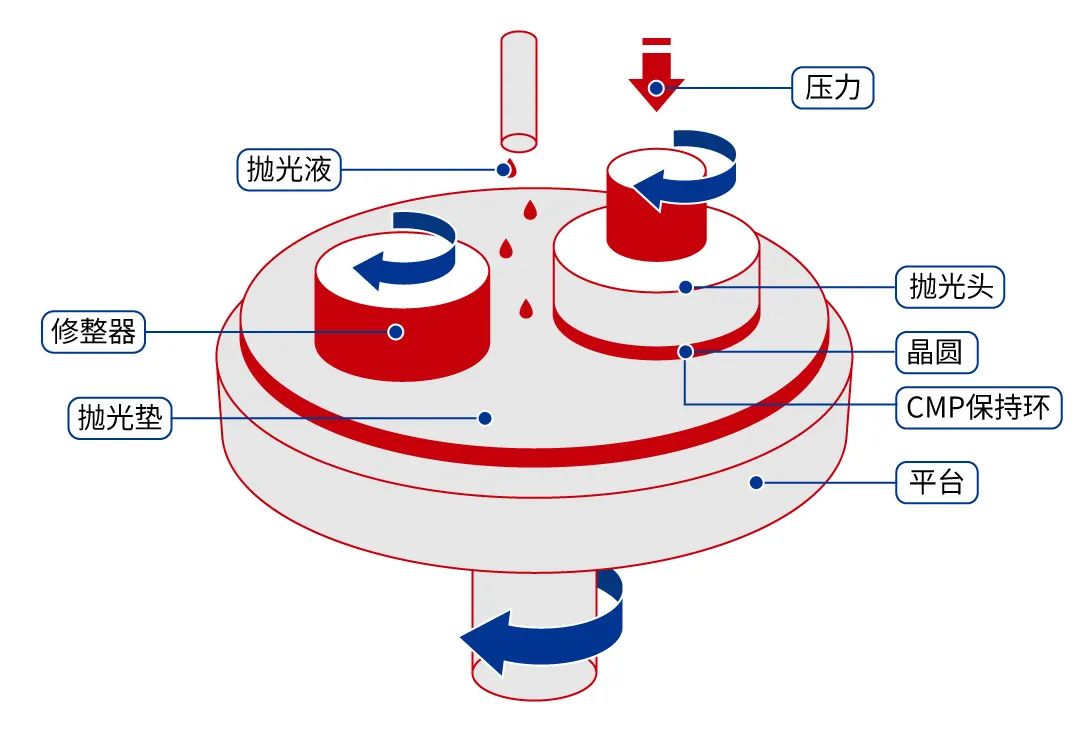

CMP工藝會使用到研磨液(Slurry)、研磨/拋光墊(Pad)、拋光墊修整器(Pad Conditioner)、CMP保持環(CMP Retaining Ring)、隔膜(Membrane)等等耗材。

二、CMP保持環的作用

*上圖僅為模擬演示用途，不代表實際場景，具體以實際情況為準。

CMP保持環是一種環狀構件，安裝在研磨頭組件上，起到以下核心作用：

固定晶圓/FUNCTION

在拋光過程中，保持環將晶圓固定在拋光頭內，防止晶圓在高速旋轉和壓力作用下發生偏移或滑動，確保晶圓位置的相對穩定性。

改善邊緣效應，提升均勻性/ FUNCTION

通過設計及工藝調整，保持環能夠有效防止晶圓邊緣因受壓而出現“過磨”現象，確保晶圓表面的均勻拋光，提高良率。

保護晶圓邊緣/ FUNCTION

在拋光過程中，保持環可以一定程度上對晶圓邊緣提供緩沖和保護，避免產生崩邊或裂紋。

CMP保持環的精度與性能，直接影響晶圓研磨質量，是決定良率和工藝穩定性的關鍵因素之一。

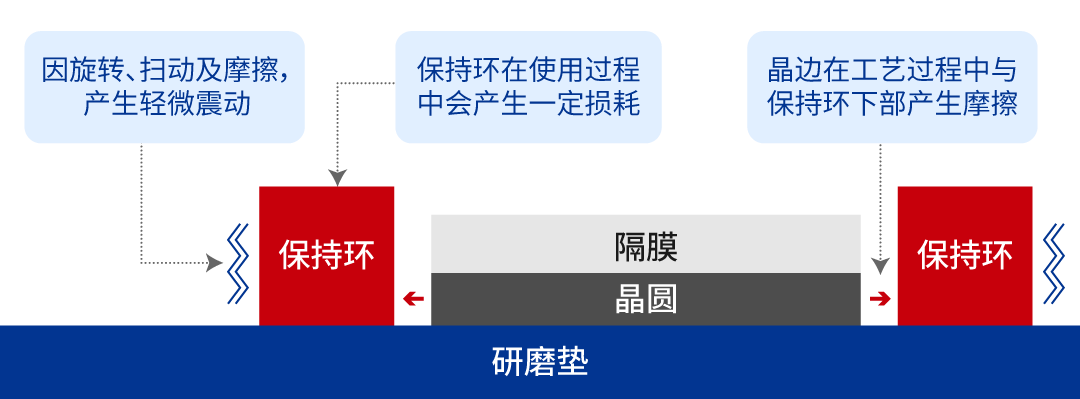

三、CMP保持環所面臨的挑戰

CMP工藝對保持環提出了嚴苛的使用環境要求，其面臨的主要挑戰包括：

1.嚴苛的機械負載

高壓摩擦環境/ ENVIRONMENT

保持環需施加比晶圓更高的下壓力，以防止晶圓飛脫，同時承受與研磨墊的高速摩擦。

動態磨損 / ENVIRONMENT

晶圓邊緣與保持環持續在工藝過程中發生碰擦，保持結構的完整性與避免損耗對材料的性能發起了嚴峻的考驗。

結構穩定性要求 / ENVIRONMENT

保持環的剛性（抗變形）與韌性（抗沖擊）需平衡，以避免因應力集中導致崩裂或尺寸漂移。

*上圖僅為模擬演示用途，不代表實際場景，具體以實際情況為準。

2.化學腐蝕環境

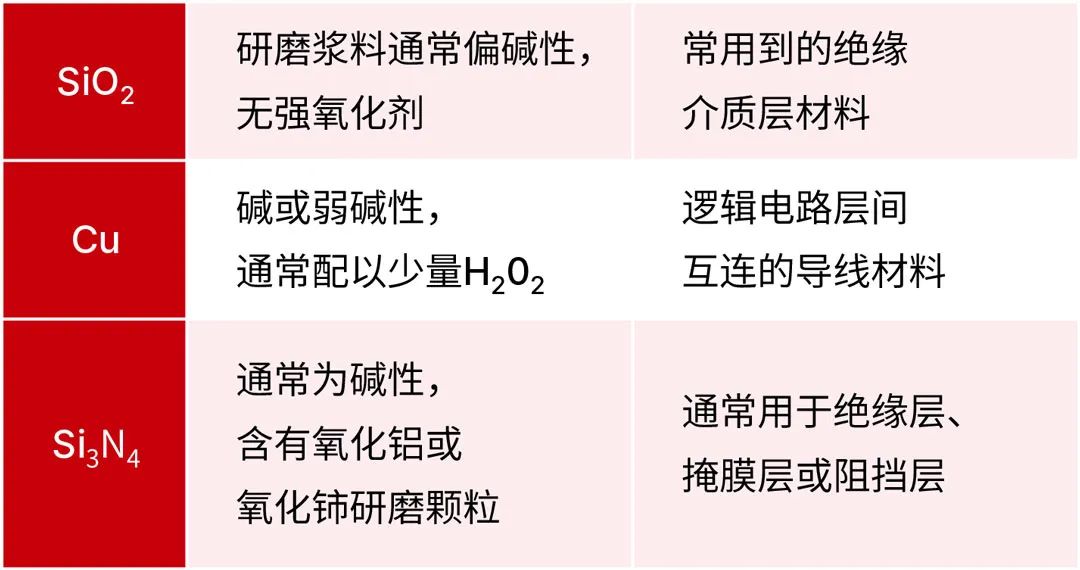

一片晶圓從空白到布滿器件和電路需要經過多次CMP制程，其需要研磨的材料會有所不同。本文將列舉以下常見的三種研磨漿料。

CMP工藝通常被應用在硅片制造工藝流程以及半導體/IC制造工藝流程中。隨著封裝技術的發展，CMP也在部分的后道封裝工藝流程中被應用。

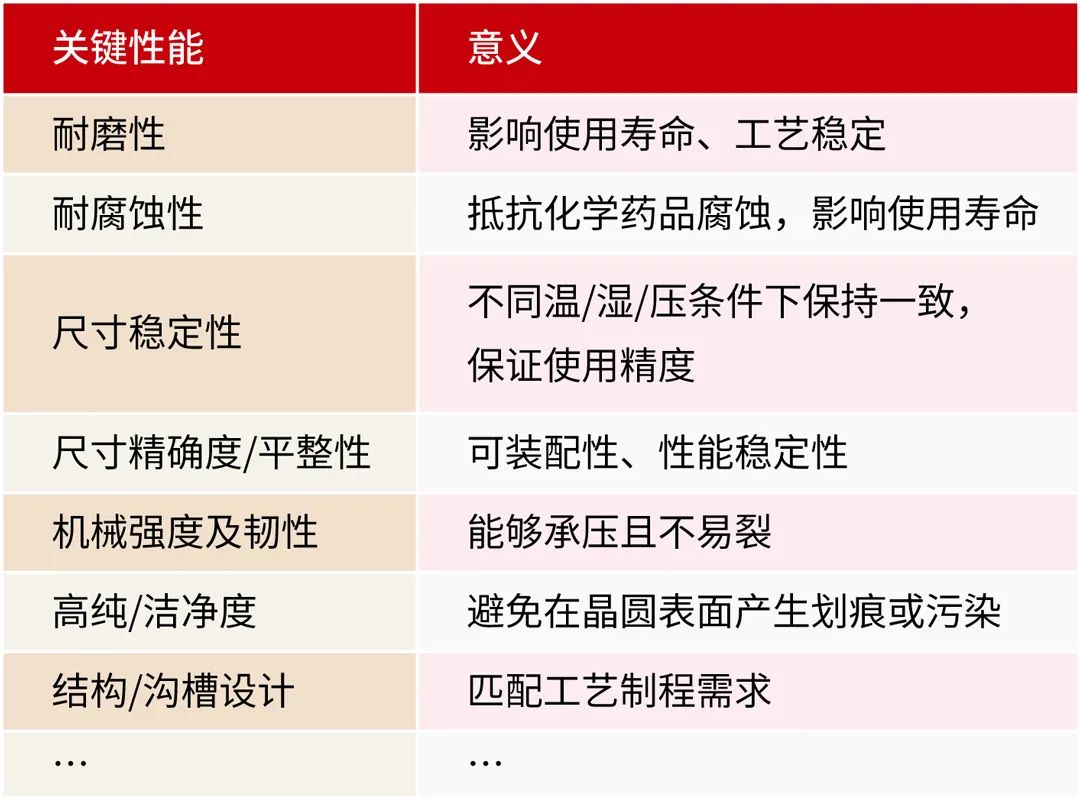

CMP保持環的性能要求一覽

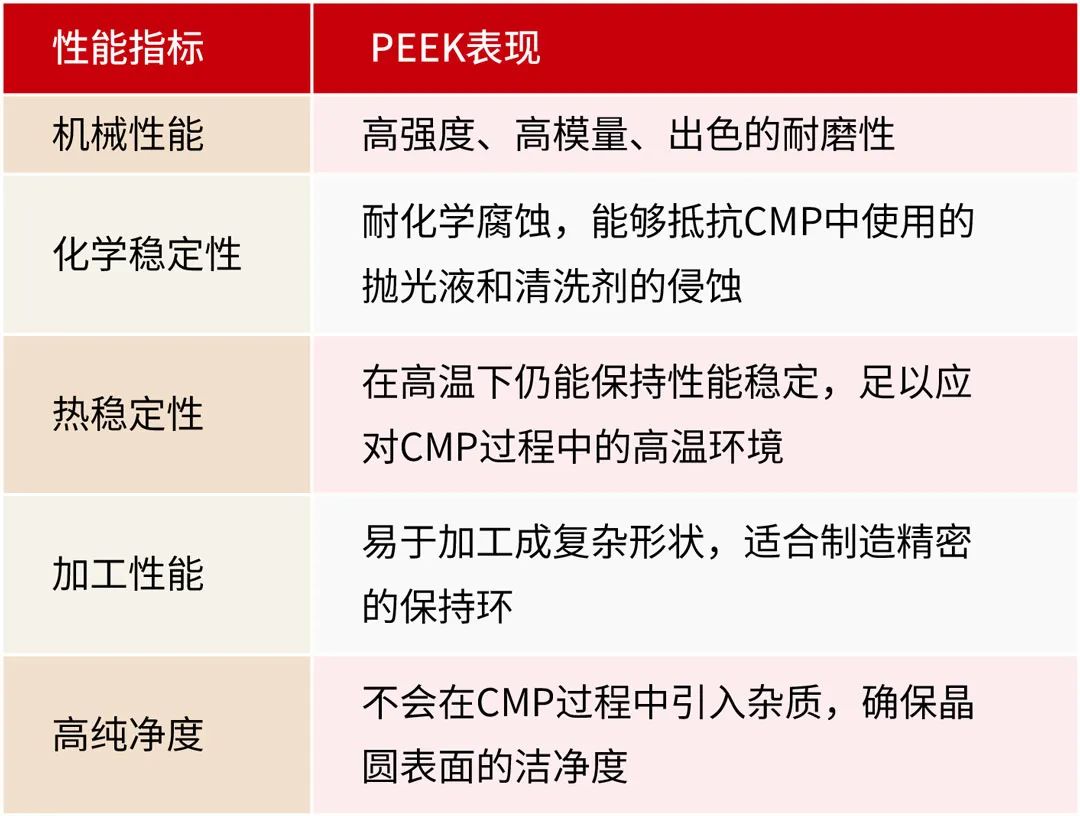

四、PEEK材料的應用優勢

隨著制程演進，傳統材料已難以滿足高端CMP應用需求。PEEK材料以其高綜合性能，正在成為新一代保持環的核心用材。其關鍵優勢包括：

在某些高壓/高溫/高機械研磨的CMP工藝中，PEEK保持環的使用壽命甚至可以達到傳統材質的數倍。

五、保持環的結構類型和市場趨勢

*上述PEEK應用領域所列的應用范圍為PEEK的常規應用范圍，PEEK的應用情況以官方披露信息為準。

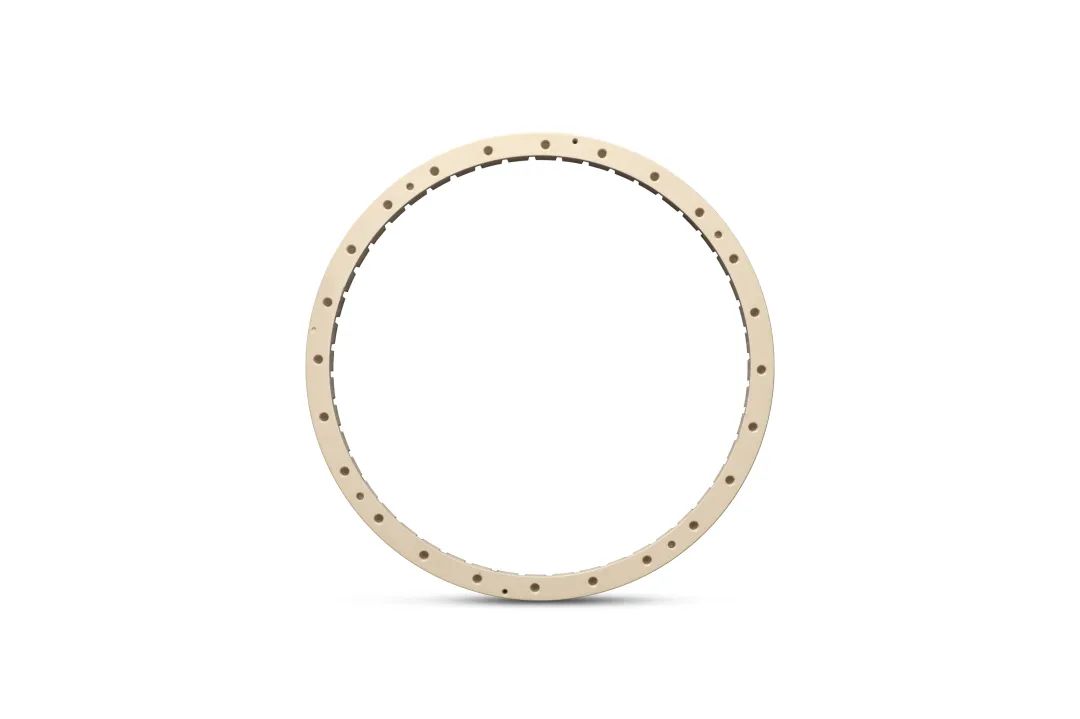

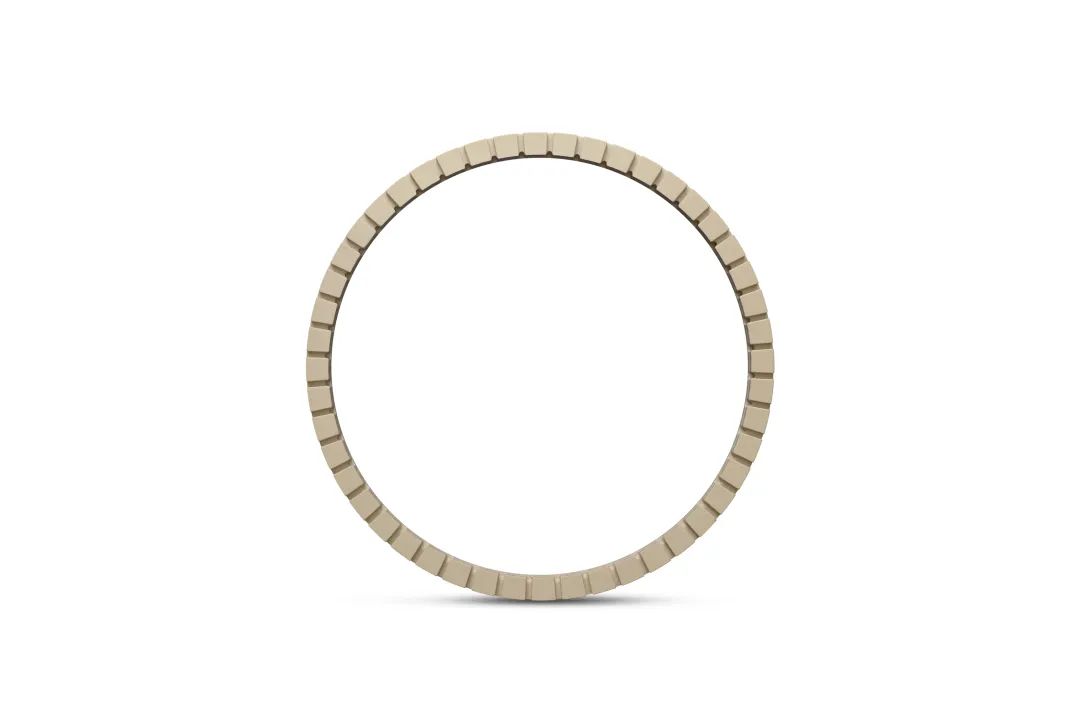

目前常見的CMP保持環主要分為兩種結構形式：

1.貼片式保持環

高性能塑料貼片通過膠粘固定在金屬基環上。工藝成熟、加工靈活，但存在金屬外露和膠粘劑污染風險。

2.包覆式保持環

采用高性能塑料整體注塑包覆金屬環，外觀無金屬裸露，無粘結界面污染，更適合高潔凈制程，正逐步被客戶驗證及接受。

兩種結構在市場中均有廣泛應用，且皆可使用PEEK材料制備。隨著客戶對潔凈度與一致性要求提升，包覆式保持環的增長潛力正快速釋放。

六、CMP保持環PEEK解決方案

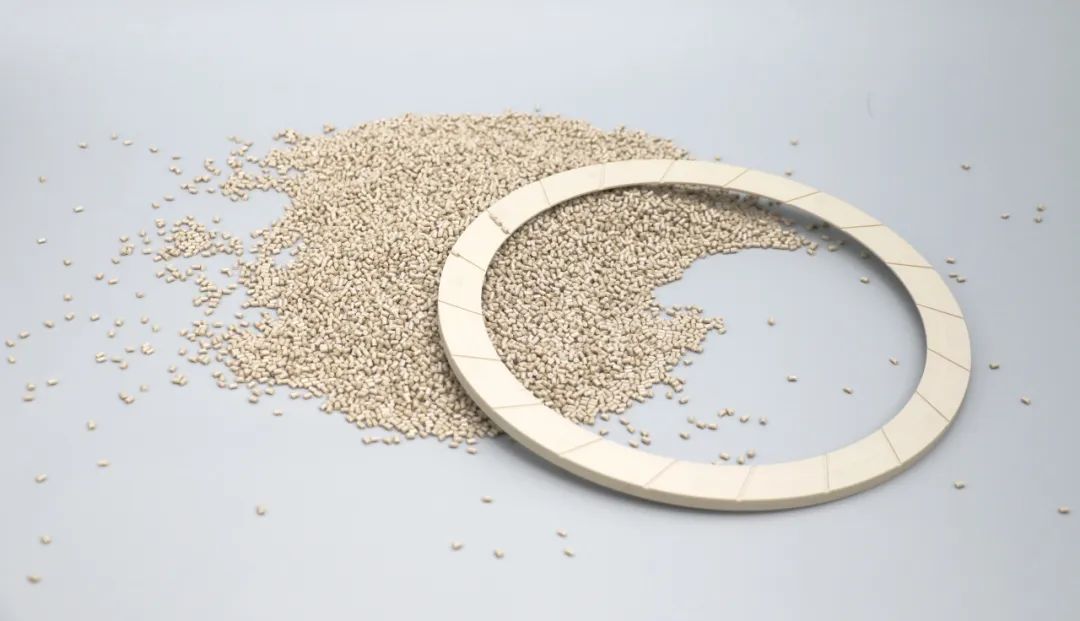

CMP保持環的性能離不開優質原材料的支持，對聚合物的純度、穩定性、加工性能要求極高。

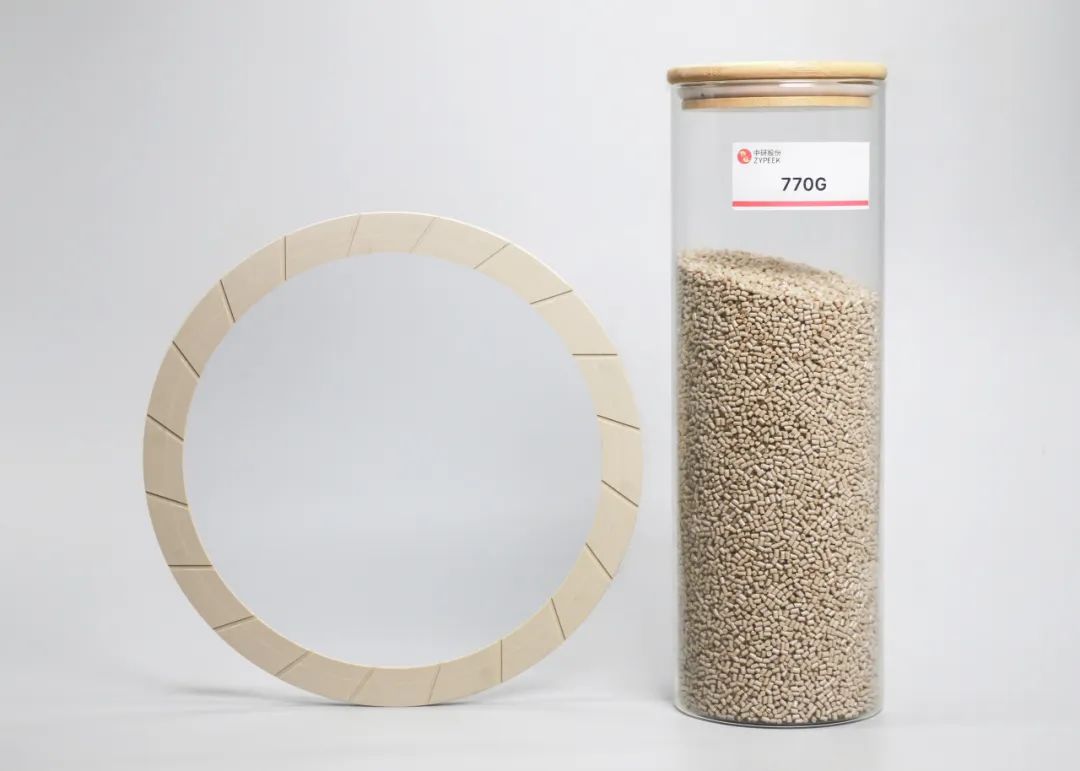

普威復材PEEK經過長期市場驗證，在CMP保持環應用中表現優異。

*上述PEEK應用領域所列的應用范圍為PEEK的常規應用范圍，PEEK的應用情況以官方披露信息為準。

它具有出色的熔體穩定性，確保長時間連續穩定加工，適合用于精密注塑成型，能夠加工復雜結構件。其主要優勢包括：

//高純凈度，降低黑點及雜質的可能性

//優異的韌性與抗沖擊性能，適合承受高壓摩擦

//高尺寸穩定性與標準流動性，加工性優異

//電氣、化學、阻燃性能優異，可支持多種制程需求

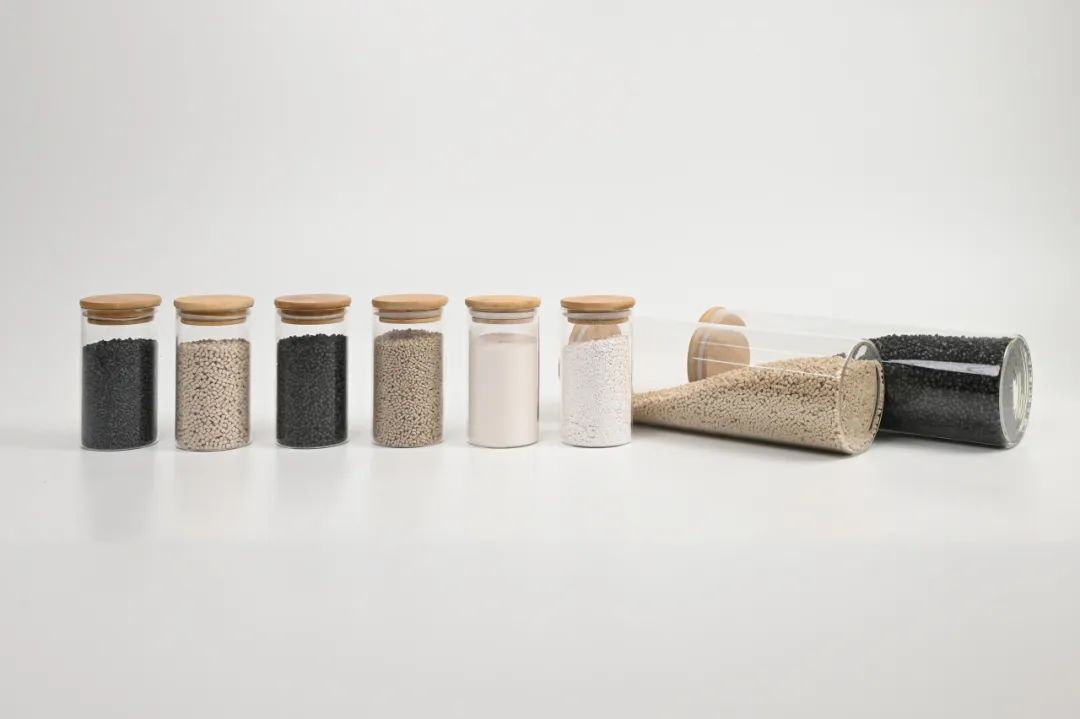

//支持定制化配方與改性方案，滿足客戶特定應用挑戰
