高分子的退火：你的材料需要退火嗎？

今天我們就來好好聊聊：高分子的退火，究竟是什么？退給哪里？退到什么程度？退了之后，又會發(fā)生什么？

什么叫退火？為什么要退火？

“退火”這個詞，最早來自金屬加工領(lǐng)域，意指通過加熱后緩慢冷卻，讓材料內(nèi)部結(jié)構(gòu)達到更穩(wěn)定、低能的狀態(tài)。它的核心是：通過控制溫度與時間，調(diào)節(jié)材料的內(nèi)部應(yīng)力與結(jié)構(gòu)有序性。

那高分子呢？
其實道理相通，只不過高分子不是晶格排列的原子，而是柔性的鏈段結(jié)構(gòu)，退火就像是“幫它們找個舒服的姿勢待著”。

從分子視角看，退火并不是我們?nèi)藶閺娖孺湺闻帕?，而?/span>提供能量，允許它們回到“低能量、穩(wěn)定”的狀態(tài)。

想象一根蜷在一起的鏈段，從模具里擠出來后被定型、拉伸、冷卻，里面的鏈段并不是完全規(guī)整地排列好，而是局部絞在一起、扭曲、卡住了，這些無序的部分就像是“內(nèi)部應(yīng)力源”，你可以想象成繃緊的彈簧，隨時要釋放的感覺。

退火，就是給這團鏈子加點熱、松一口氣，給它一點時間，讓它自己找回“最省能量”的姿勢。

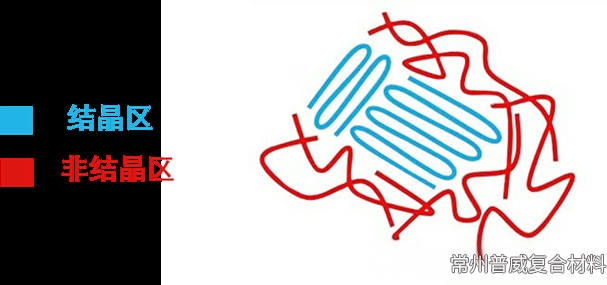

退火針對的是哪一部分？非結(jié)晶區(qū)？結(jié)晶區(qū)？

這是很多人疑惑的點。退火到底是“調(diào)結(jié)晶”的，還是“調(diào)非晶”的？

答案是：主要針對的是“鏈段能動性仍然存在的區(qū)域”，通常包括：

• 半結(jié)晶材料中的非晶區(qū)：比如PP、PA、PBT等，冷卻過程中非晶區(qū)鏈段容易被“定住”在非理想位置，退火能讓它們重新排列，減少內(nèi)應(yīng)力。

• 結(jié)晶區(qū)的“缺陷修復(fù)”：退火能促進結(jié)晶生長、完善晶體，減少折疊鏈、空隙、錯位，提高結(jié)晶度和結(jié)晶質(zhì)量。

• 非結(jié)晶材料中的鏈段重新配位：像PC、PMMA這類非結(jié)晶材料，雖然不會形成晶體，但退火能緩解應(yīng)力集中，改善鏈段堆積。

換句話說：退火不是“只針對哪一塊”，而是對整個鏈段運動仍有可能發(fā)生調(diào)整的區(qū)域都有效，關(guān)鍵是溫度選得對不對，鏈動得起來動不起來。

三、退火溫度該怎么選？

這個問題，是退火成敗的關(guān)鍵。

我們知道，高分子鏈段的活動能力和溫度密切相關(guān)。而決定鏈段能不能動的那個“臨界點”，就是我們熟悉的玻璃化轉(zhuǎn)變溫度 Tg 和 熔點 Tm。

所以，一般來說，退火溫度的選擇要滿足兩個條件：

1. 高于鏈段運動激活溫度 —— 通常需超過材料的玻璃化轉(zhuǎn)變溫度（Tg），使分子鏈段獲得調(diào)整構(gòu)象的自由度；
2. 低于結(jié)構(gòu)穩(wěn)定性臨界溫度 —— 對于結(jié)晶聚合物需低于熔點（Tm），對于非晶聚合物需低于熱變形溫度（HDT），以防止材料流動或失穩(wěn)。

因此，常見退火溫度區(qū)間為：

半結(jié)晶聚合物：

非結(jié)晶聚合物：

**原則：退火溫度取決于 材料類型（結(jié)晶/非晶） + 目標（消除應(yīng)力/提升結(jié)晶） + 熱穩(wěn)定性數(shù)據(jù)（TGA/HDT）。

當然，還要考慮材料是否有添加劑、填料、熱敏組分等，必要時可以通過DSC、DMA等熱分析手段來校準溫度窗口。

深度補充：為什么有些材料要“梯度退火”？它和普通退火有何不同？

在私信聊退火時，有粉絲問到一個很專業(yè)且很實用的問題：

“為什么有些工廠不直接恒溫退火，而是分階段逐步降溫？這種‘梯度退火’到底有什么作用？”

這個問題問得非常好，它其實涉及到鏈段運動的漸進性調(diào)節(jié)，以及大件/復(fù)雜構(gòu)件中的熱應(yīng)力釋放機制。這種退火方式，我們叫作——梯度退火。

什么是梯度退火？

簡單說，它指的不是“在一個固定溫度下退火”，而是分幾個溫度階段、每個階段保持一段時間，逐級降溫。

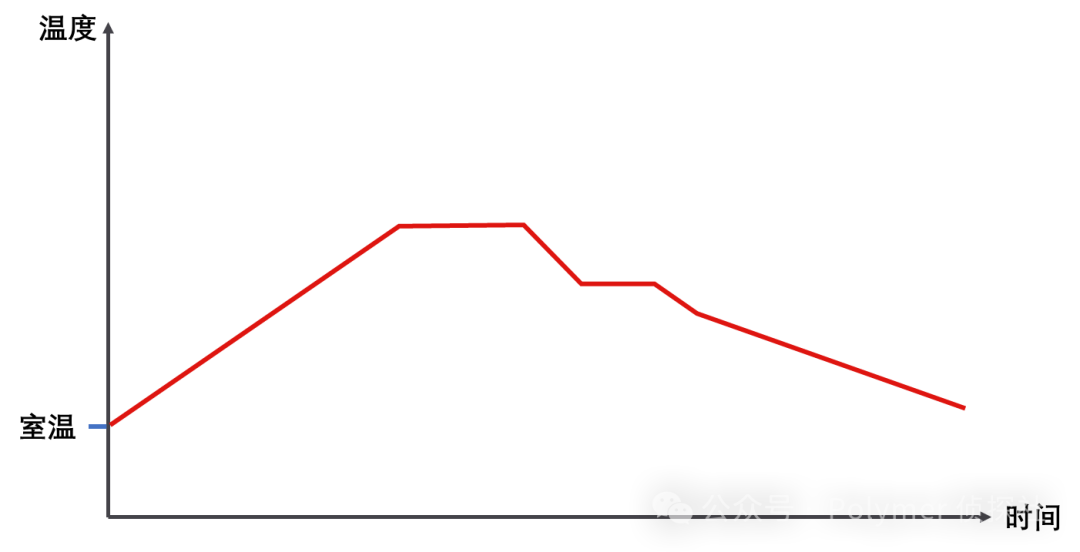

例如一段典型的梯度退火曲線可能是：

• **步：在180°C 保溫1小時

• 第二步：降到140°C 保溫30分鐘

• 第三步：降到100°C 再緩慢冷卻到室溫

它和“等溫退火”的**區(qū)別是：退得更緩、更漸進、更可控。

為什么要這樣退？

我們知道，不同溫度下，高分子鏈段的活性不同：

• 接近熔點（Tm）→ 主要是晶區(qū)的重組、晶粒長大

• Tg ~ Tm 之間 → 非晶鏈段的解纏、松弛、應(yīng)力釋放

• Tg 附近 → 次級結(jié)構(gòu)微調(diào)，界面張力釋放

梯度退火的邏輯就是：在每個“溫度窗口”，讓該溫度能激活的那一類鏈段得到“充分修復(fù)”。

這就像“由上到下、由表及里”地把材料結(jié)構(gòu)從大到小，從整體到局部，一層層“松動-調(diào)整-穩(wěn)固”。

哪些情況下適合使用梯度退火？

• 情況一：大尺寸或厚壁制件

例如厚壁注塑件、3D打印塊體、高密度復(fù)合板，這類材料在冷卻過程中，內(nèi)外溫度梯度大、熱應(yīng)力集中，直接等溫退火可能導(dǎo)致“外表退完了，里層還來不及動”。

使用梯度退火能分層地釋放應(yīng)力、避免內(nèi)裂和翹曲。

• 情況二：對尺寸精度要求極高的場合

像某些精密光學(xué)件、電子封裝底板、高頻介電材料，對尺寸漂移極度敏感。一步退火往往不夠均衡，而梯度式緩?fù)?/span>可以更精細地“調(diào)平”材料結(jié)構(gòu)，使尺寸穩(wěn)定性更高。

• 情況三：多層材料或界面存在梯度的結(jié)構(gòu)

比如填料濃度不同的復(fù)材、異質(zhì)粘接層材料，這類材料在各層之間存在“熱脹冷縮不一致”。
采用梯度退火可以讓不同層級的鏈段在適當溫度下各自完成自我調(diào)整，減小界面錯配應(yīng)力。

退火對材料性能有哪些影響？

這部分最容易被忽視，但也最直接反映退火有沒有“白做”。

• 正面效果：

1. 釋放殘余應(yīng)力
   加工冷卻時凍住的應(yīng)力，會在服役中慢慢釋放，造成變形、翹曲甚至開裂。退火可提前釋放，提升尺寸穩(wěn)定性。

2. 促進結(jié)晶完善
   讓晶體長得更大、更規(guī)整，減少晶界缺陷，提高機械強度、耐熱性。

3. 改善光學(xué)性能
   在一些透明材料中，退火能降低內(nèi)應(yīng)力引起的雙折射，提高透光性與均勻性。

4. 提升介電/阻隔性能
   結(jié)構(gòu)更致密，電子遷移與分子擴散路徑變長，有利于電性能與阻隔性的提升。




• 潛在風險：

1. 過度結(jié)晶導(dǎo)致脆性增強
   特別是在半結(jié)晶材料中，結(jié)晶度過高，韌性會下降，需要權(quán)衡。

2. 熱歷史變化引起熱老化或氧化
   尤其是在空氣中高溫退火，表面可能會出現(xiàn)黃變、開裂。

3. 復(fù)合材料界面應(yīng)力重構(gòu)
   填料/纖維與樹脂的界面結(jié)合可能因熱應(yīng)力再次重排，導(dǎo)致界面性能變化。




你的材料需不需要退火

取決于它有沒有結(jié)構(gòu)上的應(yīng)力，以及你對性能有沒有精細化的要求。

很多時候，退火不一定是“必須做的工藝”，但它往往能帶來“意想不到的穩(wěn)定”。

如果你遇到：

• 零件尺寸漂移

• 材料翹曲變形

• 應(yīng)力開裂風險

• 性能批次差異大

那你該問問自己一句話：
是不是也該退一退火了？
